Применение операционных усилителей

В статье описаны некоторые типовые применения операцио́нных усили́телей (ОУ) в аналоговой схемотехнике.

Электрические схемы на рисунках изображены упрощённо, поэтому следует иметь в виду, что подробности, несущественные для объяснения работы схемы (соединения ОУ с цепями питания, блокировочные конденсаторы в цепях питания, цепи частотной коррекции ОУ, конкретный тип применённого ОУ, нумерация выводов ОУ), опущены.

Резисторы, используемые в данных схемах, имеют типичное сопротивление порядка единиц-десятков килоом. Использование резисторов с сопротивлением менее 1 кОм нежелательно (кроме тех резисторов, которые не создают нагрузки на выход ОУ), так как они могут вызвать чрезмерный ток выходного каскада ОУ, перегружающий выход ОУ. Резисторы с сопротивлениями более 1 МОм, подключённые ко входам ОУ, вносят повышенный тепловой шум и делают схему менее точной из-за влияния входных токов токов ОУ и дрейфа входных токов.

В современной электронике в качестве ОУ в подавляющем большинстве случаев применяются ОУ в монолитном интегральном исполнении, но все рассуждения применимы и для других любых иначе сконструированных ОУ, например, в виде гибридных микросхем.

Примечание: математические выражения, приведенные в статье, если не оговорено особо, получены в предположении о том, что операционные усилители являются идеальными. Ограничения, вызванные неидеальностью ОУ, явно указаны. Для практического использования схемных решений из приведенных примеров следует ознакомиться с более подробным их описанием. См. разделы «Список литературы» и «».

Линейные системы

Дифференциальный усилитель (вычитатель)

Основная статья: Дифференциальный усилительДифференциальный усилитель Примечание: не следует путать дифференциальный усилитель с дифференциатором (см. ниже)

Данная схема предназначена для получения разности двух напряжений, при этом каждое из них предварительно умножается на некоторую константу (константы определяются соотношением резисторов).

V o u t = ( R f + R 1 ) R g ( R g + R 2 ) R 1 V 2 − R f R 1 V 1 = {\displaystyle V_{out}={\frac {\left(R_{f}+R_{1}\right)R_{g}}{\left(R_{g}+R_{2}\right)R_{1}}}V_{2}-{\frac {R_{f}}{R_{1}}}V_{1}=}

= ( R 1 + R f R 1 ) ⋅ ( R g R g + R 2 ) V 2 − R f R 1 V 1 . {\displaystyle =\left({\frac {R_{1}+R_{f}}{R_{1}}}\right)\cdot \left({\frac {R_{g}}{R_{g}+R_{2}}}\right)V_{2}-{\frac {R_{f}}{R_{1}}}V_{1}.}

Если обозначить дифференциальную составляющую V d i f {\displaystyle V_{dif}} входных напряжений как:

V d i f = V 2 − V 1 , {\displaystyle V_{dif}=V_{2}-V_{1},}

и синфазную составляющую V s n f {\displaystyle V_{snf}} как полусумму входных напряжений:

V s n f = ( V 1 + V 2 ) / 2 , {\displaystyle V_{snf}=(V_{1}+V_{2})/2,}

то выражение для выходного напряжения V o u t {\displaystyle V_{out}} можно переписать в виде:

V o u t = R f R 1 ( V s n f R 1 / R f − R 2 / R g 1 + R 2 / R g + V d i f 1 + ( R 2 / R g + R 1 / R f ) / 2 1 + R 2 / R g ) . {\displaystyle V_{out}={\frac {R_{f}}{R_{1}}}\left(V_{snf}{\frac {R_{1}/R_{f}-R_{2}/R_{g}}{1+R_{2}/R_{g}}}+V_{dif}{\frac {1+(R_{2}/R_{g}+R_{1}/R_{f})/2}{1+R_{2}/R_{g}}}\right).}

Для того, чтобы этот усилитель усиливал только разность входных напряжений, но был нечувствителен к синфазной составляющей, необходимо выполнить соотношение:

R 1 / R f = R 2 / R g . {\displaystyle R_{1}/R_{f}=R_{2}/R_{g}.}

При этом коэффициент передачи для синфазной составляющей становится равным 0 и выходное напряжение зависит только от разности входных напряжений:

V o u t = R f R 1 V d i f = R f R 1 ( V 2 − V 1 ) . {\displaystyle V_{out}={\frac {R_{f}}{R_{1}}}V_{dif}={\frac {R_{f}}{R_{1}}}\left(V_{2}-V_{1}\right).}

• Входное сопротивление для дифференциального сигнала (между входными выводами) при любых значениях сопротивлений:

Z i n d i f = R 1 + R 2 {\displaystyle Z_{indif}=R_{1}+R_{2}}

• Входное сопротивление для синфазного сигнала будет в общем случае:

Z i n s n f = ( R 1 + R f ) ⋅ ( R 2 + R g ) R 1 + R f + R 2 + R g . {\displaystyle Z_{insnf}={\frac {(R_{1}+R_{f})\cdot (R_{2}+R_{g})}{R_{1}+R_{f}+R_{2}+R_{g}}}.}

При выполнении соотношения R 1 / R f = R 2 / R g {\displaystyle R_{1}/R_{f}=R_{2}/R_{g}} :

Z i n s n f = ( R 1 + R f ) / 2. {\displaystyle Z_{insnf}=(R_{1}+R_{f})/2.}

Инвертирующий усилитель

Инвертирующий усилитель

Инвертирует и усиливает/ослабляет напряжение (то есть умножает напряжение на отрицательную константу, определяемую соотношением сопротивлений резисторов). Модуль коэффициента усиления может быть как больше, так и меньше единицы.

V o u t = − V i n ( R f / R i n ) {\displaystyle V_{\mathrm {out} }=-V_{\mathrm {in} }(R_{\mathrm {f} }/R_{\mathrm {in} })}

• Z i n = R i n {\displaystyle Z_{in}=R_{in}} (Поскольку потенциал V − = 0 , {\displaystyle V_{-}=0,} поскольку за счет действия обратной связи является виртуальной землёй).

• Иногда между неинвертирующим входом и землей устанавливают третий резистор R g {\displaystyle R_{g}} с сопротивлением, равным R f ‖ R i n = R f R i n R f + R i n {\displaystyle R_{f}\|R_{in}={\frac {R_{f}R_{in}}{R_{f}+R_{in}}}} (сопротивление параллельно соединенных резисторов Rf и Rin). Этот дополнительный резистор исключает ошибку, возникающую из-за входных токов ОУ.

Если R i n = 0 {\displaystyle R_{in}=0} , то схема представляет собой собой линейный преобразователь ток-напряжение. Входное сопротивление такой схемы в предположении идеальности ОУ равно 0. Фактически оно определяется коэффициентом усиления реального ОУ с разомкнутой обратной связью и сопротивлением обратной связи R f {\displaystyle R_{f}} по формуле: Z i n = R f / ( 1 + K A ) , {\displaystyle Z_{in}=R_{f}/(1+K_{A}),} где K A {\displaystyle K_{A}} — собственный коэффициент усиления ОУ и очень мало, так как K A {\displaystyle K_{A}} современных ОУ более десятков тысяч, что выгодно отличает такой преобразователь от простого резистора, который тоже является линейным преобразователем ток-напряжение.

Выходное напряжение такого преобразователя ток-напряжение будет:

U o u t = − R f I i n . {\displaystyle U_{\mathrm {out} }=-R_{\mathrm {f} }I_{\mathrm {in} }.}

Предполагается, что втекающий ток — положителен.

Неинвертирующий усилитель

Неинвертирующий усилитель

Усиливает напряжение (умножает напряжение на константу, большую единицы)

V o u t = V i n ( 1 + R 2 R 1 ) {\displaystyle V_{\mathrm {out} }=V_{\mathrm {in} }\left(1+{R_{2} \over R_{1}}\right)}

• Z i n = ∞ {\displaystyle Z_{\mathrm {in} }=\infty } (на практике — входное сопротивление операционного усилителя: от 1 MОм до 10 TОм)
• Третий резистор с сопротивлением, равным R 1 ‖ R 2 {\displaystyle R_{\mathrm {1} }\|R_{\mathrm {2} }} (сопротивление параллельно соединенных резисторов R1 и R2), устанавливаемый (при необходимости) между точкой подачи входного сигнала V i n {\displaystyle V_{\mathrm {in} }} и неинвертирующим входом, уменьшает ошибку, возникающую из-за тока смещения.

Повторитель напряжения

Повторитель напряжения

Используется как буферный усилитель, для исключения влияния низкоомной нагрузки на источник с высоким выходным сопротивлением.

V o u t = V i n {\displaystyle V_{\mathrm {out} }=V_{\mathrm {in} }\!\ }

• Z i n = ∞ {\displaystyle Z_{\mathrm {in} }=\infty } (на практике — входное сопротивление операционного усилителя: от 1 MОм до 10 TОм)

Инвертирующий суммирующий усилитель (инвертирующий сумматор)

Суммирующий усилитель

Суммирует (с весом) несколько напряжений. Сумма на выходе инвертирована, то есть все веса отрицательны.

V o u t = − R f ( V 1 R 1 + V 2 R 2 + ⋯ + V n R n ) {\displaystyle V_{\mathrm {out} }=-R_{\mathrm {f} }\left({V_{1} \over R_{1}}+{V_{2} \over R_{2}}+\cdots +{V_{n} \over R_{n}}\right)}

• Если R 1 = R 2 = ⋯ = R n {\displaystyle R_{1}=R_{2}=\cdots =R_{n}} , то

V o u t = − ( R f R 1 ) ( V 1 + V 2 + ⋯ + V n ) {\displaystyle V_{\mathrm {out} }=-\left({R_{\mathrm {f} } \over R_{1}}\right)(V_{1}+V_{2}+\cdots +V_{n})\!\ }

• Если R 1 = R 2 = ⋯ = R n = R f {\displaystyle R_{1}=R_{2}=\cdots =R_{n}=R_{\mathrm {f} }} , то

V o u t = − ( V 1 + V 2 + ⋯ + V n ) {\displaystyle V_{\mathrm {out} }=-(V_{1}+V_{2}+\cdots +V_{n})\!\ }

• Выход инвертирован
• Входной импеданс n-го входа равен Z n = R n {\displaystyle Z_{\mathrm {n} }=R_{\mathrm {n} }} (Поскольку V − {\displaystyle V_{-}} является виртуальной землёй)

Интегратор

Простейший интегратор на операционном усилителе.Вариант практической схемы интегратора на ОУ.
R L {\displaystyle R_{L}}— сопротивление нагрузки.

Интегрирует (с инверсией) входной сигнал по времени.

V o u t ( t ) = − 1 R C ∫ 0 t V i n ( τ ) d τ + V i n i t i a l , {\displaystyle V_{\mathrm {out} }(t)=-{1 \over RC}\int _{0}^{t}V_{\mathrm {in} }(\tau )\,d\tau +V_{\mathrm {initial} },}

где V i n {\displaystyle V_{\mathrm {in} }} и V o u t {\displaystyle V_{\mathrm {out} }} — функции времени, V i n i t i a l {\displaystyle V_{\mathrm {initial} }} — выходное напряжение интегратора в момент времени t = 0 {\displaystyle t=0} .

Такой интегратор можно также рассматривать как фильтр нижних частот 1-го порядка со спадом коэффициента передачи −20 дБ/декаду.

• Некоторые ограничения, накладываемые неидеальностью ОУ:

• • Обычно предполагается, что входное напряжение V i n {\displaystyle V_{in}} не имеет постоянной составляющей (то есть усреднение V i n {\displaystyle V_{in}} за длительный промежуток времени даёт ноль). В противном случае выходное напряжение будет дрейфовать со скоростью интегрирования постоянной составляющей, и со временем установится на одном из пределов рабочего диапазона выходного напряжения ОУ, если конденсатор периодически не разряжать. Для этого в практических схемах обычно параллельно конденсатору включают электронный или электромеханический ключ.

• • Даже если V i n {\displaystyle V_{in}} не имеет постоянной составляющей, отличия реальных ОУ от идеального входной ток ОУ создаёт некоторое падение напряжения на входном резисторе, это напряжение интегрируется так же, как и входной сигнал. Другой источник дрейфа интегратора — ненулевое напряжение смещения между инвертирующим и неинвертирующим входами. Напряжение смещения суммируется с полезным сигналом, вызывая ошибку интегрирования и дрейф.

• • • Скомпенсировать дрейф от входного тока ОУ можно, включив резистор с неинвертирующего входа на «землю» с сопротивлением, равным сопротивлению входного резистора, как показано на рисунке. При равенстве входных токов падение напряжение на этом дополнительном резисторе равно дополнительному падению напряжения от тока инвертирующего входа и, тем самым, дрейф от входного тока ОУ будет подавлен. Если токи входов не равны, то сопротивление дополнительного резистора нужно выбрать таким, чтобы падения напряжения на обоих резисторах от входных токов были равны. В результате дрейф от входных токов будет определяться только дрейфом разности токов, например, от изменений температуры.

• • • Дрейф от входного напряжения смещения можно снизить тщательной балансировкой входа ОУ. В выпускаемых промышленностью ОУ повышенной точности и в прецизионных ОУ для балансировки входа предусмотрены специальные выводы.

Поскольку в этой схеме отсутствует обратная связь по постоянному току (конденсатор имеет бесконечный импеданс для постоянного тока, иными словами — не пропускает ток с нулевой частотой), даже самым тщательным образом скомпенсированный по дрейфу интегратор постепенно изменяет выходное напряжение (так называемое «сползание» интегратора).

В тех случаях, когда требуется интегрирование переменного сигнала и нужно подавить медленный дрейф, параллельно конденсатору включают дополнительный резистор R f {\displaystyle R_{f}} , как показано на рисунке. Такая мера превращает интегратор для медленно изменяющегося напряжения и постоянного тока в ФНЧ 1-го порядка с коэффициентом передачи на постоянном токе равным − R f / R {\displaystyle -R_{f}/R} и частотой среза f − 3 d B = 1 / 2 π R f C {\displaystyle f_{-3dB}=1/2\pi R_{f}C} .

Другой способ подавления медленного дрейфа — разряд конденсатора дополнительной внешней цепью или закорачивание его ключом.

Дифференциатор

Дифференциатор на операционном усилителе Примечание: Не следует путать дифференциатор с дифференциальным усилителем (см. выше) Основная статья: Дифференциатор

Дифференцирует (инвертированный) входной сигнал по времени.

V o u t = − R C ( d V i n d t ) {\displaystyle V_{\mathrm {out} }=-RC\left({dV_{\mathrm {in} } \over dt}\right)}

где V i n {\displaystyle V_{\mathrm {in} }} и V o u t {\displaystyle V_{\mathrm {out} }} — функции времени.

• Данный четырёхполюсник можно также рассматривать как фильтр верхних частот.

Компаратор

Основная статья: КомпараторКомпаратор

Сравнивает два напряжения и выдает на выходе одно из двух состояний в зависимости от того, какое из входных напряжений больше.

• V o u t = { V S + V 1 > V 2 V S − V 1 < V 2 {\displaystyle V_{\mathrm {out} }=\left\{{\begin{matrix}V_{\mathrm {S+} }&V_{1}>V_{2}\\V_{\mathrm {S-} }&V_{1}<V_{2}\end{matrix}}\right.}

V S + {\displaystyle V_{\mathrm {S+} }}— положительное напряжение питания; V S − {\displaystyle V_{\mathrm {S-} }}— отрицательное напряжение питания.

На точность сравнения напряжений влияет наличие между входами реального ОУ небольшого напряжения (напряжение смещения). Другими словами, реальный ОУ ведет себя как идеальный ОУ, у которого внутри последовательно с одним из входов включен генератор напряжения с ЭДС Uсм. Типичные значения Uсм составляют 10−3 ÷ 10−6 В.

Измерительный усилитель

Основная статья: Измерительный усилительИнструментальный усилитель

Измерительный усилитель, также называемый инструментальным усилителем (англ. instrumentation(al) amplifier), принципиально не отличается от дифференциального усилителя, однако обладает очень высоким входным сопротивлением, высоким коэффициентом ослабления синфазного сигнала, низким напряжением смещения.

• Может быть построен путём добавления неинвертирующих буферных усилителей к каждому входу дифференциального усилителя для увеличения входного сопротивления.
• Существуют также реализации на основе двух (а не трёх, как в приведённой схеме) операционных усилителей.

Триггер Шмитта

Основная статья: Триггер ШмиттаТриггер Шмитта

Компаратор с гистерезисом.

Гиратор

Основная статья: ГираторГиратор

Имитирует индуктивность.

Преобразователь отрицательного сопротивления

Основная статья: Преобразователь отрицательного сопротивленияПреобразователь отрицательного сопротивления

Преобразователь отрицательного сопротивления (англ. Negative impedance converter) имитирует резистор с отрицательным сопротивлением.

R i n = − R 3 R 1 R 2 {\displaystyle R_{\mathrm {in} }=-R_{3}{\frac {R_{1}}{R_{2}}}}

Нелинейные системы

Точный выпрямитель

Выпрямитель на операционном усилителе для входного сигнала положительной полярности Основная статья: Precision rectifier

Ведет себя подобно идеальному диоду для нагрузки, которая здесь представлена в виде обыкновенного резистора R L {\displaystyle R_{\mathrm {L} }} .

• Эта базовая схема имеет ряд ограничений. Для того, чтобы получить более полную информацию, смотрите основную статью.

Пиковый детектор

Пиковый детектор на операционном усилителе для входного сигнала положительной полярности.

Устройство предназначено для запоминания экстремального (максимального или минимального) напряжения на входе, достигнутого за период времени с момента разряда конденсатора.

При замкнутом ключе конденсатор разряжен и выходное напряжение нулевое. Когда ключ разомкнут, экстремумы напряжения заряжают конденсатор через диод до значения экстремума. После достижения экстремума и последующем снижении по модулю входного напряжения значение экстремума сохраняется в виде заряда на конденсаторе до замыкания ключа или достижения бо́льшего экстремума.

В показанном на рисунке включении диода производится выборка максимальных входных положительных напряжений. Для выборки отрицательных максимальных по модулю напряжений диод включают в обратной полярности.

За счет действия отрицательной обратной связи через ОУ компенсируется ошибка выборки экстремума, вызванная относительной большим падением напряжения на диоде при прямых токах через него (для кремниевых диодов с p-n-переходом — около 0,6 В), что выгодно отличает схему пикового детектора с ОУ от простейшей схемы пикового детектора, представляющего последовательное соединение диода и конденсатора. Поэтому конденсатор заряжается практически точно до напряжения экстремума.

Другое преимущество этой схемы — очень большое входное сопротивление и малый входной ток, так как сигнал подаётся на неинвертирующий вход ОУ.

Длительность хранения напряжения достигнутого экстремума, с достаточной точностью хранения, ограничено разрядом конденсатора через диод, который почти всегда заперт и открывается только в моменты выборки экстремума, и собственными утечками через конденсатор (саморазряд конденсатора), которые обычно пренебрежимо мал по сравнению с утечками через диод, поэтому для увеличения времени хранения экстремума ёмкость конденсатора следует увеличивать.

С другой стороны, увеличение ёмкости конденсатора ухудшает точность выборки экстремумов с малой длительностью, — коротких импульсов. Поэтому ёмкость конденсатора выбирают исходя из разумного компромисса, в зависимости от назначения пикового детектора в конкретном электронном устройстве.

Логарифмический усилитель

Инвертирующий логарифмический усилитель для входного сигнала положительной полярности

Так как напряжение на полупроводниковом диоде с p-n-переходом при прямом смещении на диоде и ток через диод связаны согласно уравнению Шокли:

I D = I S ( e V D V T − 1 ) {\displaystyle I_{D}=I_{S}(e^{\frac {V_{D}}{V_{T}}}-1)}где I D {\displaystyle I_{D}}— ток диода; I S {\displaystyle I_{S}}— ток насыщения при обратном смещении на диоде; V D {\displaystyle V_{D}}— прямое напряжение на диоде; V T {\displaystyle V_{T}}— температурный потенциал (температурное напряжение).

Температурный потенциал, в свою очередь, связан с температурой p-n-перехода:

V T = k T q , {\displaystyle V_{\mathrm {T} }={\frac {kT}{q}},}где k {\displaystyle k}— постоянная Больцмана; T {\displaystyle T}— абсолютная температура p-n-перехода; q {\displaystyle q}— элементарный электрический заряд.

При T = 300 K температурный потенциал приблизительно равен 25,85 мВ.

Напряжение на диоде, выраженное через протекающий через него ток, из уравнения Шокли:

V D = V T ln ⁡ ( I D I S + 1 ) . {\displaystyle V_{D}=V_{T}\ln({\frac {I_{D}}{I_{S}}}+1).}

Обратный ток насыщения I S {\displaystyle I_{S}} кремниевых диодов при комнатной температуре очень мал, порядка единиц-десятков пА, поэтому отношение I D I S ≫ 1 {\displaystyle {\frac {I_{D}}{I_{S}}}\gg 1} для прямых токов через диод, превышающих единицы нА. Пренебрегая единицей, можно приближённо положить:

V D ≃ V T ln ⁡ I D I S . {\displaystyle V_{D}\simeq V_{T}\ln {\frac {I_{D}}{I_{S}}}.}

Так как входной ток идеального ОУ равен нулю, то, из 1-го правила Кирхгофа, ток через резистор I R {\displaystyle I_{R}} равен току через диод, то есть:

I D = I R . {\displaystyle I_{D}=I_{R}.}

С другой стороны, потенциал инвертирующего входа ОУ V − {\displaystyle V_{-}} равен 0 за счёт действия обратной связи, поэтому ток через резистор по закону Ома равен:

I R = V i n R . {\displaystyle I_{R}={\frac {V_{in}}{R}}.}

Окончательно имеем:

V D = V o u t ≃ − V T ln ⁡ V i n I S ⋅ R . {\displaystyle V_{D}=V_{out}\simeq -V_{T}\ln {\frac {V_{in}}{I_{S}\cdot R}}.}

Знак минус указывает, что выходной сигнал инвертирован относительно входного.

Приведённая схема является логарифмическим усилителем (преобразователем) только для положительных входных напряжений. При отрицательных напряжениях диод запирается, и реальный ОУ переходит в ограничение выходного напряжения — напряжения немного ниже напряжения положительного источника питания ОУ ( U c c {\displaystyle U_{cc}} ).

В практическом устройстве по приведенной схеме достигается диапазон преобразования в несколько декад (при изменении входного напряжения на несколько порядков) изменения входного напряжения при удовлетворительной точности, но невысокой температурной стабильности.

Основным источником температурной нестабильности являются изменения обратного тока насыщения диода и изменение температурного потенциала — параметры, входящие в уравнение Шокли. В практических схемах логарифмических усилителей эти температурные дрейфы компенсируются схемными дополнениями — обычно с добавлением в схему дополнительного диода с параметрами, аналогичными «логарифмирующему» диоду. Часто в качестве диодов в этой схеме применяют p-n-переходы биполярных транзисторов.

Экспоненциальный усилитель

Инвертирующий экспоненциальный усилитель для входного сигнала положительной полярности

Как описано в разделе «логарифмический усилитель» (обозначения в формулах см. этот раздел), согласно уравнению Шокли ток через полупроводниковый диоде с p-n-переходом при прямом смещении на диоде и напряжение на нём связаны зависимостью:

I D = I S ( e V D V T − 1 ) {\displaystyle I_{D}=I_{S}(e^{\frac {V_{D}}{V_{T}}}-1)}где I D {\displaystyle I_{D}}— ток диода; I S {\displaystyle I_{S}}— ток насыщения при обратном смещении на диоде; V D {\displaystyle V_{D}}— прямое напряжение на диоде; V T {\displaystyle V_{T}}— температурный потенциал (температурное напряжение).

Опять же, пренебрегая единицей в скобках, так как температурный потенциал мал по сравнению с прямым напряжением на диоде и exp ⁡ V D V T ≫ 1 {\displaystyle \exp {\frac {V_{D}}{V_{T}}}\gg 1} можно приблизительно положить:

I D ≃ I S ⋅ exp ⁡ V D V T . {\displaystyle I_{D}\simeq I_{S}\cdot \exp {\frac {V_{D}}{V_{T}}}.}

Так как входной ток идеального ОУ равен нулю, то, из 1-го правила Кирхгофа, ток через резистор обратной связи равен току через диод, то есть:

I D = I R . {\displaystyle I_{D}=I_{R}.}

Потенциал инвертирующего входа ОУ V − {\displaystyle V_{-}} равен 0 за счёт действия обратной связи, поэтому ток через резистор по закону Ома равен:

I R = V o u t R . {\displaystyle I_{R}={\frac {V_{out}}{R}}.}

Окончательно имеем:

V o u t ≃ − I S ⋅ R ⋅ exp ⁡ V i n V T . {\displaystyle V_{out}\simeq -I_{S}\cdot R\cdot \exp {\frac {V_{in}}{V_{T}}}.}

При указанной на рисунке полярности включения диода усилитель экспоненцирует только положительные входные напряжения. При отрицательном входном напряжении V i n < 0 {\displaystyle V_{in<0}} диод запирается и выходное напряжение определяется только обратным током насыщения диода I S {\displaystyle I_{S}} и близко к нулю:

V i n < 0 = I S ⋅ R . {\displaystyle V_{in<0}=I_{S}\cdot R.}

Точность и температурная стабильность этого усилителя примерно те же, что и у логарифмического усилителя.

Идеальный операционный усилитель и его свойства

Так как наш мир не является идеальным, так и идеальных операционных усилителей не существует. Однако параметры современных ОУ находятся на достаточно высоком уровне, поэтому анализ схем с идеальными ОУ даёт результаты, очень близкие к реальным усилителям.

Для понимания работы схем с операционными усилителями вводится ряд допущений, которые приводят реальные операционные усилители к идеальным усилителям. Таких допущений всего пять:

1. Ток, протекающий через входы ОУ, принимается равным нулю.
2. Коэффициент усиления ОУ принимается бесконечно большим, то есть выходное напряжение усилителя может достичь любых значений, однако в реальность ограничено напряжением питания.
3. Разность напряжений между входами идеального ОУ равна нулю, то есть если один из выводов соединён с землёй, то и второй вывод имеет такой же потенциал. Отсюда также следует, что входное сопротивление идеального усилителя бесконечно.
4. Выходное сопротивление идеального ОУ равно нулю.
5. Амплитудно-частотная характеристика идеального ОУ является плоской, то есть коэффициент усиления не зависит от частоты входного сигнала.

Близость параметров реального операционного усилителя к идеальным определяет точность, с которой может работать данный ОУ, а также выяснить ценность конкретного операционного усилителя, быстро и правильно сделать выбор подходящего ОУ.

Исходя из вышеописанных допущений, появляется возможность проанализировать и вывести соотношения для основных схем включения операционного усилителя.

Неинвертирующий усилитель

Неинвертирующий усилитель характеризуется тем, что входной сигнал поступает на неинвертирующий вход операционного усилителя. Данная схема включения изображена ниже

Схема включения неинвертирующего усилителя.

Работа данной схемы объясняется следующим образом, с учётом характеристик идеального ОУ. Сигнала поступает на усилитель с бесконечным входным сопротивлением, а напряжение на неинвертирующем входе имеет такое же значение, как и на инвертирующем входе. Ток на выходе операционного усилителя создает на резисторе R2 напряжение, равное входному напряжению.

Таким образом, основные параметры данной схемы описываются следующим соотношением

Отсюда выводится соотношение для коэффициента усиления неинвертирующего усилителя

Таким образом, можно сделать вывод, что на коэффициент усиления влияют только номиналы пассивных компонентов.

Необходимо отметить особый случай, когда сопротивление резистора R2 намного больше R1 (R2 >> R1), тогда коэффициент усиления будет стремиться к единице. В этом случае схема неинвертирующего усилителя превращается в аналоговый буфер или операционный повторитель с единичным коэффициентом передачи, очень большим входным сопротивлением и практически нулевым выходным сопротивлением. Что обеспечивает эффективную развязку входа и выхода.

Логарифмирующий преобразователь

Одной из схем на операционном усилителе, которые нашли применение, является логарифмирующий преобразователь. В данном схеме используется свойство диода или биполярного транзистора. Схема простейшего логарифмического преобразователя представлена ниже

Логарифмирующий преобразователь.

Данная схема находит применение, прежде всего в качестве компрессора сигналов для увеличения динамического диапазона, а так же для выполнения математических функций.

Рассмотрим принцип работы логарифмического преобразователя. Как известно ток, протекающий через диод, описывается следующим выражением

где IO – обратный ток диода,
е – число е, основание натурального логарифма, e ≈ 2,72,
q – заряд электрона,
U – напряжение на диоде,
k – постоянная Больцмана,
T – температура в градусах Кельвина.

При расчётах можно принимать IO ≈ 10-9 А, kT/q = 25 мВ. Таким образом, входной ток данной схемы составит

тогда выходное напряжение

Простейший логарифмический преобразователь практически не используется, так как имеет ряд серьёзных недостатков:

1. Высокая чувствительность к температуре.
2. Диод не обеспечивает достаточной точности преобразования, так как зависимость между падением напряжения и током диода не совсем логарифмическая.

Вследствие этого вместо диодов применяют транзисторы в диодном включении или с заземлённой базой.

Экспоненциальный преобразователь

Схема экспоненциального преобразователь получается из логарифмического преобразователя путём перемены места диода и резистора в схеме. А работа такой схемы так же как и логарифмического преобразователя основана на логарифмической зависимости между падение напряжения на диоде и током протекающим через диод. Схема экспоненциального преобразователя показана ниже

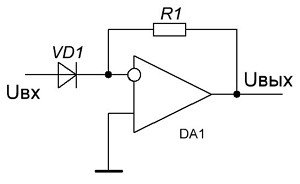

Экспоненциальный преобразователь.

Работа схемы описывается известными выражениями

Таким образом, выходное напряжение составит

Также как и логарифмический преобразователь, простейший экспоненциальный преобразователь с диодом на входе применяют редко, вследствие вышеописанных причин, поэтому вместо диодов на входе используют биполярные транзисторы в диодном включении или с общей базой.

Схемы включения операционных усилителей, описанные выше, не являются исчерпывающими, а лишь только призваны дать основные понятия. Более подробно схемы включения операционных усилителей я рассмотрю в следующих статьях. Всем удачи.

Теория это хорошо, но без практического применения это просто слова.

Операционный усилитель для чайников

Приветствую вас дорогие друзья! Вот наконец добрался я до своего компьютера, приготовил себе чайку с печеньками и понеслась…

Для тех кто впервые на моем блоге и не совсем понимает что здесь происходит спешу напомнить, меня зовут Владимир Васильев и на этих страницах я делюсь со своими читателями сакральными знаниями из области электроники и не только электроники. Так что может быть и вы здесь найдете для себя что-то полезное, по крайней мере я на это надеюсь. Обязательно подпишитесь, тогда вы ничего не пропустите.

А сегодня речь пойдет о таком электронном устройстве как операционный усилитель. Эти усилители применяются повсеместно, везде где требуется усилить сигнал по мощности найдется работенка для операционника.

Особенно распространено применение операционных усилителей в аудиотехнике. Каждый аудиофилл стремится усилить звучание своих музыкальных колонок и поэтому старается прикрутить усилитель по мощнее. Вот здесь мы и сталкиваемся с операционными усилителями, ведь многие аудиосистемы просто нашпигованы ими. Благодаря свойству операционного усилителя усиливать сигнал по мощности мы ощущаем более мощное давление на свои барабанные перепонки когда слушаем композиции на своих аудио колонках. Вот так вот в быту мы оцениваем качество работы операционного усилителя на слух.

В этой статье на слух мы оценивать ничего не будем но постараемся рассмотреть все детально и разложим все по полочкам чтобы стало понятно даже самому самоварному чайнику .

Что такое операционный усилитель ?

Операционные усилители представляют собой микросхемы которые могут выглядеть по-разному.

Например на этой картинке изображены два операционных усилителя российского производства. Слева операционный усилитель К544УД2АР в пластмассовом DIP корпусе а справа изображен операционник в металлическом корпусе.

По началу, до знакомства с операционниками, микросхемы в таких металлических корпусах я постоянно путал с транзисторами. Думал что это такие хитромудрые многоэмиттерные транзисторы 🙂

Условное графическое обозначение (УГО)

Условное обозначение операционного усилителя выглядит следующим образом.

Итак операционный усилитель (ОУ) имеет два входа и один выход. Также имеются выводы для подключения питания но на условных графических обозначениях их обычно не указывают.

Для такого усилителя есть два правила которые помогут понять принцип работы:

1. Выход операционника стремится к тому, чтобы разность напряжений на его входах была равна нулю
2. Входы операционного усилителя ток не потребляют

Вход 1 обозначается знаком «+» и называется неинвертирующим а вход 2 обозначается как «-» и является инвертирующим.

Входы операционника обладают высоким входным сопротивлением или иначе говорят высоким импедансом.

Это говорит о том, что входы операционного усилителя ток почти не потребляют (буквально какие-то наноамперы). Усилитель просто оценивает величину напряжений на входах и в зависимости от этого выдает сигнал на выходе усиливая его.

Коэффициент усиления операционного усилителя имеет просто огромное значение, может достигать миллиона, а это очень большое значение! Значит это то, что если мы ко входу приложим небольшое напряжение, хотябы 1 мВ, то на выходе получим сразу максимум, напряжение почти равное напряжению источника питания ОУ. Из-за этого свойства операционники практически никогда не используют без обратной связи (ОС). Действительно какой смысл во входном сигнале если на выходе мы всегда получим максимальное напряжение, но об этом поговорим чуть позже.

Входы ОУ работают так, что если величина на неинвертирующем входе окажется больше чем на инвертирующем, то на выходе будет максимальное положительное значение +15В. Если на инвертирующем входе величина напряжения окажется более положительной то на выходе будем наблюдать максимум отрицательной величины, где-то -15В.

Действительно операционный усилитель может выдавать значения напряжений как положительной так и отрицательной полярности. У новичка может возникнуть вопрос о том как же такое возможно? Но такое действительно возможно и это связано с применением источника питания с расщепленным напряжением, так называемым двуполярным питанием. Давайте рассмотрим питание операционника чуток подробнее.

Правильное питание ОУ

Наверное не будет секретом, что для того, чтобы операционник работал, его нужно запитать, т.е. подключить его к источнику питания. Но есть интересный момент, как мы убедились чуток ранее операционный усилитель может выдавать на выход напряжения как положительной так и отрицательной полярности. Как такое может быть?

А такое быть может! Это связано с применением двуполярного источника питания, конечно возможно использование и однополярного источника но в этом случае возможности операционного усилителя будут ограничены.

Вообще в работе с источниками питания многое зависит от того что мы взяли за точку отсчета т.е. за 0 (ноль). Давайте с этим разберемся.

Пример на батарейках

Обычно примеры проще всего приводить на пальцах но в электронике думаю подойдут и пальчиковые батарейки 🙂

Допустим у нас есть обычная пальчиковая батарейка (батарейка типа АА). У нее есть два полюса плюсовой и минусовой. Когда минусовой полюс мы принимаем за ноль, считаем нулевой точкой отсчета то соответственно плюсовой полюс батарейки будет у нас показывать + 5В (значение с плюсом).

Это мы можем увидеть с помощью мультиметра (кстати статья про мультиметры в помощь), достаточно подключить минусовой черный щуп к минусу батарейки а красный щуп к плюсу и вуаля. Здесь все просто и логично.

Теперь немножко усложним задачу и возьмем точно такую же вторую батарейку. Подключим батарейки последовательно и рассмотрим как меняются показания измерительных приборов (мультиметров или вольтметров) в зависимости от различных точек приложения щупов.

Если мы за ноль приняли минусовой полюс крайней батарейки а измеряющий щуп подключим к плюсу батарейки то мультиметр нам покажет значение в +10 В.

Если за точку отсчета будет принят положительный полюс батарейки а измеряющий щуп был подключен к минусу то любой вольтметр нам покажет -10 В.

Но если за точку отсчета будет принята точка между двумя батарейками то в результате мы сможем плучить простой источник двуполярного питания. И вы можете в этом убедиться, мультиметр нам подтвердит что так оно и есть. У нас в наличии будет напряжение как положительной полярности +5В так и напряжение отрицательной полярности -5В.

Схемы источников двуполярного питания

Примеры на батарейках я привел для примера, чтобы было более понятно. Теперь давайте рассмотрим несколько примеров простых схем источников расщепленного питания которые можно применять в своих радиолюбительских конструкциях.

Схема с трансформатором, с отводом от «средней» точки

И первая схема источника питания для ОУ перед вами. Она достаточно простая но я немножко поясню принцип ее работы.

Схема питается от привычной нам домашней сети поэтому нет ничего удивительного что на первичную обмотку трансформатора приходит переменный ток в 220В. Затем трансформатор преобразует переменный ток 220В в такой же переменный но уже в 30В. Вот такую вот нам захотелось произвести трансформацию.

Да на вторичной обмотке будет переменное напряжение в 30В но обратите внимание на отвод от средней точки вторичной обмотки. На вторичной обмотке сделано ответвление, причем количество витков до этого ответвления равно числу витков после ответвления.

Благодаря этому ответвлению мы можем получить на выходе вторичной обмотки переменное напряжение как в 30 В так и переменку в 15В. Это знание мы берем на вооружение.

Далее нам нужно переменку выпрямить и превратить в постоянку поэтому диодный мост нам в помощь. Диодный мост с этой задачей справился и на выходе мы получили не очень стабильную постоянку в 30В. Это напряжение будет нам показывать мультиметр если мы подключим шупы к выходу диодного моста, но нам нужно помнить про ответвление на вторичной обмотке.

Это ответвление мы ведем далее и подключаем между электролитическими конденсаторами и затем между следующией парой высокочастотных кондерчиков. Чего мы этим добились?

Мы добились нулевой точки отсчета между полюсами потенциалов положительной и отрицательной полярности. В результате на выходе мы имеем достаточно стабильное напряжение как +15В так и -15В. Эту схему конечно можно еще более улучшить если добавить стабилитроны или интегральные стабилизаторы но тем не менее приведенная схема уже вполне может справиться с задачей питания операционных усилителей.

Схема с двумя диодными мостами

Эта схема на мой взгляд проще, проще в том ключе, что нет необходимости искать трансформатор с ответвлением от середины или формировать вторичную обмотку самостоятельно. Но здесь придется раскошелиться на второй диодный мост.

Диодные мосты включены так, что положительный потенциал формируется с катодов диодиков первого моста, а отрицательный потенциал выходит с анодов диодов второго моста. Здесь нулевая точка отсчета выводится между двумя мостами. Упомяну также, что здесь используются разделительные конденсаторы, они оберегают один диодный мост от воздействий со стороны второго.

Эта схема также легко подвергается различным улучшениям, но самое главное она решает основную задачу — с помощью нее можно запитать операционный усилитель.

Обратная связь ОУ

Как я уже упоминал операционные усилители почти всегда используют с обратной связью (ОС). Но что представляет собой обратная связь и для чего она нужна? Попробуем с этим разобраться.

С обратной связью мы сталкиваемся постоянно: когда хотим налить в кружку чая или даже сходить в туалет по малой нужде 🙂 Когда человек управляет автомобилем или велосипедом то здесь также работает обратная связь. Ведь для того, чтобы ехать легко и непринужденно мы вынуждены постоянно контролировать управление в зависимости от различных факторов: ситуации на дороге, технического состояния средства передвижения и так далее.

Если на дороге стало скользко ? Ага мы среагировали, сделали коррекцию и дальше двигаемся более осторожно.

В операционном усилителе все происходит подобным образом.

Без обратной связи при подаче на вход определенного сигнала на выходе мы всегда получим одно и тоже значение напряжения. Оно будет близко напряжению питания (так как коэффициент усиления очень большой). Мы не контролируем выходной сигнал. Но если часть сигнала с выхода мы отправим обратно на вход то что это даст?

Мы сможем контролировать выходное напряжение. Это управление будет на столько эффективным, что можно просто забыть про коэффициент усиления, операционник станет послушным и предсказуемым потому что его поведение будет зависеть лишь от обратной связи. Далее я расскажу как можно эффективно управлять выходным сигналом и как его контролировать, но для этого нам нужно знать некоторые детали.

Положительная обратная связь, отрицательная обратная связь

Да, в операционных усилителях применяют обратную связь и очень широко. Но обратная связь может быть как положительной так и отрицательной. Надо бы разобраться в чем суть.

Положительная обратная связь это когда часть выходного сигнала поступает обратно на вход причем она (часть выходного) суммируется с входным.

Положительная обратная связь в операционниках применяется не так широко как отрицательная. Более того положительная обратная связь чаще бывает нежелательным побочным явлением некоторых схем и положительной связи стараются избегать. Она является нежелательной потому, что эта связь может усиливать искажения в схеме и в итоге привести к нестабильности.

С другой стороны положительная обратная связь не уменьшает коэффициент усиления операционного усилителя что бывает полезно. А нестабильность также находит свое применение в компараторах, которые используют в АЦП (Аналого-цифровых преобразователях).

Отрицательная обратная связь это такая связь когда часть выходного сигнала поступает обратно на вход но при этом она вычитается из входного

А вот отрицательная обратная связь просто создана для операционных усилителей. Несмотря на то, что она способствует некоторому ослаблению коэффициента усиления, она приносит в схему стабильность и управляемость. В результате схема становится независимой от коэффициента усиления, ее свойства полностью управляются отрицательной обратной связью.

При использовании отрицательной обратной связи операционный усилитель приобретает одно очень полезное свойство. Операционник контролирует состояния своих входов и стремится к тому, потенциалы на его входах были равны. ОУ подстраивает свое выходное напряжение так, чтобы результирующий входной потенциал (разность Вх.1 и Вх.2) был нулевым.

Подавляющая часть схем на операционниках строится с применением отрицательной обратной связи! Так что для того чтобы разобраться как работает отрицательная связь нам нужно рассмотреть схемы включения ОУ.

Схемы включения операционных усилителей могут быть весьма разнообразны поэтому мне врятля удастся рассказать о каждой но я постараюсь рассмотреть основные.

Компаратор на ОУ

Формулы для компараторной схемы будут следующие:

Т.е. в результате будет напряжение соответствующее логической единице.

Т.е. в результате будет напряжение соответствующее логическому нулю.

Схема компаратора обладает высоким входным сопротивлением (импедансом) и низким выходным.

Рассмотрим для начала вот такую схему включения операционника в режиме компаратора. Эта схема включения лишена обратной связи. Такие схемы применяются в цифровой схемотехнике когда нужно оценить сигналы на входе, выяснить какой больше и выдать результат в цифровой форме. В итоге на выходе будет логическая 1 или логический ноль (к примеру 5В это 1 а 0В это ноль).

Допустим напряжение стабилизации стабилитрона 5В, на вход один мы приложили 3В а к входу 2 мы приложили 1В. Далее в компараторе происходит следующее, напряжение на прямом входе 1 используется как есть (просто потому что это неинвертирующий вход) а напряжение на инверсном входе 2 инвертируется. В результате где было 3В так и остается 3В а где был 1В будет -1В.

В результате 3В-1В =2В, но благодаря коэффициенту усиления операционника на выход пойдет напряжение равное напряжению источника питания, т.е. порядка 15В. Но стабилитрон отработает и на выход пойдет 5В что соответствует логической единице.

Теперь представили, что на вход 2 мы кинули 3В а на вход 1 приложили 1В. Операционник все это прожует, прямой вход оставит без изменений, а инверсный (инвертирующий) изменит на противоположный из 3В сделает -3В.

В результате 1В-3В=-2В, но согласно логике работы на выход пойдет минус источника питания т.е. -15В. Но у нас стоит стабилитрон и он это не пропустит и на выходе у нас будет величина близкая нулю. Это и будет логический ноль для цифровой схемы.

Триггер Шмитта на ОУ

Чуть ранее мы рассматривали такую схему включения ОУ как компаратор. В компараторе сравниваются два напряжения на входе и выдается результат на выходе. Но чтобы сравнивать входное напряжение с нулем нужно воспользоваться схемой представленной чуть выше.

Здесь сигнал подается на инвертирующий вход а прямой вход посажен на землю, на ноль.

Если на входе у нас напряжение больше нуля то на выходе будем иметь -15В. Если напряжение меньше нуля то на выходе будет+15В.

Но что случится если мы захотим подать напряжение равное нулю? Такое напряжение никогда не получится сделать, ведь идеального нуля не бывает и сигнал на входе хоть на доли микровольт но обязательно будет меняться в ту или другую сторону. В результате на выходе будут полный хаос, выходное напряжение будет многократно скакать максимума до минимума что на практике совершенно не удобно.

Для избавления от подобного хаоса вводит гистерезист — это некий зазор в пределах которого сигнал на выходе не будет меняться.

Этот зазор позволяет реализовать данная схема посредством положительной обратной связи.

Представим, что на вход мы подали 5В , на выходе в первое мгновение получится сигнал напряжением в -15В. Далее начинает отрабатывать положительная обратная связь. Обратная связь образует делитель напряжения в результате чего на прямом входе операционника появится напряжение -1,36В.

На инверсном входе у нас сигнал более положительный поэтому операционный усилитель отработает следующим образом. Внутри него сигнал в 5В инвертируется и становится -5В, далее два сигнала складываются и получается отрицательное значение. Отрицательное значение благодаря коэффициенту усиления станет -15В. Сигнал на выходе не изменится пока сигнал на входе не опустится менее -1,36В.

Пусть сигнал на входе изменился и стал -2В. В нутрях это -2В инвертируется и станет +2В, а -1,36В как был так и останется. Далее все это складывается и получается положительное значение которое на выходе превратится в +15В. На прямом входе значение -1,36В благодаря обратной связи превратится в +1,36В. Теперь чтобы изменить значение на выходе на противоположное нужно подать сигнал более 1,36В.

Таким образом у нас появилась зона с нулевой чувствительностью с диапазоном от -1,36В до +1,36В. Такая зона нечувствительности носит название гистерезис.

Повторитель

Наиболее простой обладатель отрицательной обратной связи это повторитель.

Повторитель выдает на выходе то напряжение, которое было подано на его вход. Казалось бы для чего это нужно ведь от этого ничего не меняется. Но в этом есть смысл, ведь вспомним свойство операционника, он обладает высоким входным сопротивлением и низким выходным. В схемах повторители выступают в роли буфера, который оберегает от перегрузок хилые выходы.

Чтобы понять как он работает отмотаете чуток назад, там где мы обсуждали отрицательную обратную связь. Там я упоминал, что в случае с отрицательной обратной связью операционник всеми возможными способами стремится к равному потенциалу по своим входам. Для этого он подстраивает напряжение на своем выходе так, чтобы разность потенциалов на его входах равнялась нулю.

Так допустим на входе у нас 1В. Чтобы потенциалы на входах были раны на инвертирующем входе должен быть также 1В. На то он и повторитель.

Схема неинвертирующего усилителя очень похожа на схему повторителя, только здесь обратная связь представлена делителем напряжения и посажена на землю.

Посмотрим как все это работает. Допустим на вход подано 5В, резистор R1 = 10Ом, резистор R2 = 10Ом. Чтобы напряжение на входах были равны, операционник вынужден поднять напряжение на выходе так, чтобы потенциал на инверсном входе сравнялся с прямым. В данном случае делитель напряжения делит пополам, получается, что напряжение на выходе должно быть в два раза больше напряжения на входе.

Вообще чтобы применять эту схему включения даже не нужно ничего ворошить в голове, достаточно воспользоваться формулой, где достаточно узнать коэффициент К.

И сейчас мы рассмотрим работу такой схемы включения как инвертирующий усилитель. Для инвертирующего усилителя есть такие формулы:

Инвертирующий усилитель позволяет усиливать сигнал одновременно инвертируя (меняя знак ) его . Причем коэффициент усиления мы можем задать любой. Этот коэффициент усиления мы формируем посредством отрицательной обратной связи, которая представляет собой делитель напряжения.

Теперь попробуем его в работе, допустим на входе у нас сигнал в 1В, резистор R2 = 100Ом, резистор R1 = 10Ом. Сигнал со входа идет через R1, затем R2 и на выход. Допустим сигнал на выходе невероятным образом стал 0В. Рассчитаем делитель напряжения.

1В/110=Х/100, отсюда Х = 0,91В

Получается что в точке А потенциал равен 0,91В, но это противоречит правилу операционного усилителя. Ведь операционник стремится уравнять потенциалы на своих входах. Поэтому потенциал в точке А будет равен нулю и равен потенциалу в точке B.

Как сделать так чтобы на входе был 1В а в точке А был 0В?

Для этого нужно уменьшать напряжение на выходе. И в результате мы получаем

К сожалению инвертирующий усилитель обладает одним явным недостатком — низким входным сопротивлением, которое равняется резистору R1.

Сумматор инвертирующий

А эта схема включения позволяет складывать множество входных напряжений. Причем напряжения могут быть как положительными так и отрицательными. По истине на операционниках можно строить аналоговые компьютеры. Так чтож давайте разбираться.

Основой сумматора служит все тот же инвертирующий усилитель только с одним отличием, вместо одного входа он может иметь этих входов сколько угодно. Вспомним формулку и инвертирующего усилка.Потенциал точки Х будет равен нулю поэтому сумма токов входящих с каждого входа будет выглядеть вот так:Если нашей целью является чистое сложение входных напряжений то все резисторы в этой схеме выбираются одного номинала. Это приводит также что коэффициент усиления для каждого входа будет равен 1. Тогда формула для инвертирующего усилителя принимает вид:

Ну чтож, я думаю что с работой сумматора и других схем включения на операционниках разобраться не трудно. Достаточно немножко попрактиковаться и попробовать собрать эти схемы и посмотреть что происходит с входными и выходными сигналами.

А я на этом пожалуй остановлюсь ведь в работе с операционными усилителями применяются очень много различных схем включения, это различные преобразователи ток-напряжение, сумматоры, интеграторы и логарифмирующие усилители и все их рассматривать можно очень долго.

Если вас заинтересовали другие схемы включения и хотите с ними разобраться то советую полистать книжку П.Хоровица и У.Хилла, все обязательно встанет на свои места.

А на этом я буду завершать, тем более статья получилась достаточно объемной и после написания ее нужно чутка подшлифовать и навести марафет.

Друзья, не забывайте подписываться на обновления блога, ведь чем больше читателей подписано на обновления тем больше я понимаю что делаю что-то важное и полезное и это чертовски мотивирует на новые статьи и материалы.

Кстати друзья, у меня возникла одна классная идея и мне очень важно слышать ваше мнение. Я подумываю выпустить обучающий материал по операционным усилителям, этот материал будет в виде обычной pdf книжки или видеокурса, еще не решил. Мне кажется что несмотря на большое обилие информации в интернете и в литературе все=таки не хватает наглядной практической информации, такой, которую сможет понять каждый.

Так вот, напишите пожалуйста в комментариях какую информацию вы хотели бы видеть в этом обучающем материале чтобы я мог выдавать не просто полезную информацию а информацию которая действительно востребована.

А на этом у меня все, поэтому я желаю вам удачи, успехов и прекрасного настроения, даже не смотря на то что за окном зима!

С н/п Владимир Васильев.

P.S. Друзья, обязательно подписывайтесь на обновления! Подписавшись вы будете получать новые материалы себе прямо на почту! И кстати каждый подписавшийся получит полезный подарок!

Ваш email: Подписаться

РадиоКот >Статьи >

Теги статьи:

Добавить тег

Практическое применение операционных усилителей.Часть первая.

Часть первая.

Всем привет.
В этой статье мы обсудим некоторые аспекты практического применения операционных усилителей в повседневной жизни радиолюбителя.
Не растекаясь мыслею по древу и не вдаваясь в дремучие теоретические основы работы вышеозначенного усилителя, давайте все же обозначим некоторые основные термины и понятия, с которыми нам предстоит столкнуться в дальнейшем.
Итак — операционный усилитель. Далее будем называть его ОУ, а то очень лень писать каждый раз полностью.
На принципиальных схемах, чаще всего, он обозначается следующим образом:

На рисунке обозначены три самых главных вывода ОУ — два входа и выход. Разумеется, есть еще выводы питания и иногда выводы частотной коррекции, хотя последнее встречается все реже — у большинства современных ОУ она встроенная. Два входа ОУ — Инвертирующий и Неинвертирующий названы так по присущим им свойствам. Если подать сигнал на Инвертирующий вход, то на выходе мы получим инвертированный сигнал, то бишь сдвинутый по фазе на 180 градусов — зеркальный; если же подать сигнал на Неинвертирующий вход, то на выходе мы получим фазово не измененный сигнал.

Так же как и основных выводов, основных свойств ОУ тоже три — можно назвать их ТриО (или ООО — кому как нравится): Очень высокое сопротивление входа, Очень высокий коэффициент усиления (10000 и более), Очень низкое сопротивление выхода. Еще один очень важный параметр ОУ называется скорость нарастания напряжения на выходе (slew rate на буржуинском). Обозначает он фактически быстродействие данного ОУ — как быстро он сможет изменить напряжение на выходе при изменение оного на входе.
Измеряется этот параметр в вольтах в секунду (В/сек).
Этот параметр важен прежде всего для товарищей, конструирующих УЗЧ, поскольку, если ОУ недостаточно быстрый, то он не будет успевать за входным напряжением на высоких частотах и возникнут изрядные нелинейные искажения. У большинства современных ОУ общего назначения скорость нарастания сигнала от 10В/мксек и выше. У быстродействующих ОУ этот параметр может достигать значения 1000В/мксек.
Оценить — подходит ли тот или иной ОУ для ваших целей по скорости нарастания сигнала можно по формуле:

где, fmax — частота синусоидального сигнала, Vmax — скорость нарастания сигнала, Uвых — максимальное выходное напряжение.
Ну да не будем больше тянуть кота за хвост — приступим к главной задаче этого опуса — куда, собственно, эти клевые штуки можно воткнуть и что из этого можно получить.

Первая схема включения ОУ — инвертирующий усилитель.

Наиболее популярная и часто встречающаяся схема усилителя на ОУ. Входной сигнал подается на инвертирующий вход, а неинвертирующий вход подключается к общему проводу.
Коэффициент усиления определяется соотношением резисторов R1 и R2 и считается по формуле:

Почему «минус»? Потому что, как мы помним, в инвертирующем усилителе фаза выходного сигнала «зеркальна» фазе входного.
Входное сопротивление определяется резистором R1. Ежели его сопротивление, например 100кОм, то и входное сопротивление усилителя будет 100кОм.

Следующая схема — инвертирующий усилитель с повышенным входным сопротивлением.
Предыдущая схема всем хороша, за исключением одного нюанса — соотношение входного сопротивления и коэффициента усиления может не подойти для реализации какого-либо специфического проекта. Ведь что получается — допустим, нам нужен усилитель с К=100. Тогда, исходя из того, что значения резисторов должны быть в разумных пределах берем R2=1Мом, а R1=10кОм. То есть, входное сопротивление усилителя будет равным 10 кОм, что в некоторых случаях недостаточно.
В этих самых случая можно применить следующую схему:

В данном случае, коэффициент усиления считается по следующей формуле:

То есть, при том же коэффициенте усиление сопротивление R1 можно увеличить, а значит и повысить входное сопротивление усилителя.

Едем дальше — неинвертирующий усилитель.
Выглядит он следующим образом:

Коэффициент усиления определяется так:

В данном случае, как видите, никаких минусов нет — фаза сигнала на входе и на выходе совпадает.
Основное отличие от инвертирующего усилителя заключается в повышенном входном сопротивлении, которое может достигать 10Мом и выше.
Если при реализации данной схемы в практических конструкциях, необходимо предусмотреть развязку с предыдущими каскадами по постоянному току — установить разделительный конденсатор, то нужно между входом ОУ и общим проводом включить резистор сопротивлением около 100кОм, как показано на рисунке.

Если этого не сделать, то ОУ перевозбудится и ничего дельного вы от него не получите. Ну кроме половины питания на выходе.

Усилитель с изменяемым коэффициентом усиления.

Примем R1=R2=R3=R. И введем некую переменную А, которая может принимать значения от 1 до 0 в зависимости от поворота движка переменного резистора R3.
Тогда коэффициент усиления можно определить так:
K=2A-1
Входное сопротивление практически не зависит от положения движка переменного резистора.
Так, с усилителями разобрались — дальше у нас по плану — фильтры.

Вопросы, как обычно, складываем .

Как вам эта статья?	Заработало ли это устройство у вас?
53 3 1	10 4 0
