Распиновка магнитолы Кенвуд осуществляется по стандартной схеме. С такой задачей может справиться каждый, однако минимальные знания в области автоэлектрики все же потребуются.

Как подключить

Перед тем как приступить к работе, следует выполнить несколько шагов:

1. Вынуть из замка зажигания ключ.
2. Отсоединить от питания силовые клеммы.

Проще всего подключить автомагнитолу через разъем ISO. Такой штекер присутствует в большинстве марок автомобилей. В комплекте с автомагнитолой чаще всего предусмотрен переходник, который облегчит установку прибора. Если такого переходника не имеется, его следует приобрести отдельно в специализированном магазине.

Существует и такой вариант, когда в автомобиле не предусмотрено штекера стандарта ISO. Он может отсутствовать и по той причине, что бывший владелец авто срезал его. Для установки прибора в таких условиях потребуется подключение по цветам проводов. Этот процесс часто называют распиновкой. Для выполнения работы штекеры срезают с проводов, а после соединения тщательно изолируют.

Схема распиновки

Все модели магнитол Кенвуд, представленные на рынке автотоваров, обладают единой схемой подключения, поэтому ход действий в каждом случае не будет отличаться.

Желтый провод. Он соединяется с аккумулятором и предназначен для питания оперативной памяти.

Красный провод. Он предназначен для крепления к зажиганию. Через него к устройству подается питание.

Черный. Этот провод является отрицательным полюсом, который крепится на корпус ГУ для заземления.

Провод с полосой (сине-белый). Соединяет магнитолу и усилитель.

Оранжевый. Предназначен для соединения с переключателем габаритных огней транспортного средства.

Оставшиеся провода предназначены для подключения динамиков.

К передней правой колонке крепят серый «+” и серо-черный «-”.

Для левого переднего динамика предназначен белый «+” и черно-белый «-”.

На задний правый динамик крепят фиолетовый «+” и черно-фиолетовый «-”.

При подключении левого заднего потребуется зеленый «+” и черно-зеленый «-”.

Как настроить

После подключения магнитолы необходимо ее правильно подготовить к работе. Активировать устройство можно путем нажатия кнопки, расположенной на корпусе. Настройка Kenwood осуществляется с помощью основного меню прибора.

Управлять параметрами и изменять их можно путем прокручивания поворотного элемента звука или же путем нажатия на сенсорные клавиши.

Подтверждать свой выбор следует с помощью нажатия на клавишу (повернутая стрелка).

Звук

Для настройки громкости используется регулятор, для получения хорошего звука таких действий бывает достаточно. Для оптимизации настроек в основном меню выбирают вкладку Function. В ней находят надпись Audio Control. Из этой вкладки можно настроить следующие значения:

• Sub-w Level. Этот параметр используется для настройки сабвуфера (низкочастотной системы автомобиля).
• Bass Boost. Такой показатель требуется, чтобы установить звучание (уровни подъема) низких частот.
• Ballance. Используя эту вкладку, можно отрегулировать баланс левого (L) и правого (R) динамиков.
• Fader. Прокручивая показатель этих значений, можно настроить баланс звучания передних и задних динамиков.

После настройки для выхода из меню следует удерживать клавишу Menu не менее 1 секунды, после чего ее нужно коротко нажать повторно.

Язык

Чтобы управление устройством перевести на русский язык, в основном меню следует найти вкладку Setup. После перехода по ней в открывшемся меню выбирают Language. Здесь по умолчанию выбран английский язык. При нахождении русского языка подтверждают свой выбор нажатием на сенсорную клавишу (она обозначена повернутой стрелкой).

Радио

Для того чтобы настроить на магнитоле радиостанции, необходимо перейти во вкладку выбора радиочастотных диапазонов (Band). Здесь значения изменяются в стандартной последовательности FM1… FM3.

Чтобы вести сканирование нужного диапазона, нажимают кнопку, которая обозначена двойной стрелкой. Для дополнительных настроек применяют режим поиска. Он доступен в режиме автомата и ручной настройки. Если пользователь выбрал ручной поиск, при нахождении подходящей радиостанции ее фиксируют нажатием кнопок 1-6.

Другие настройки

Чтобы настроить в магнитоле часы, следует перейти во вкладку меню CLK ADJ. Здесь следует войти в режим настройки часов. Регулятор управления нажимают и удерживают до того момента, как индикатор часов станет мигать. После установки нужного времени и его сохранения режим настройки покидают путем нажатия кнопки Menu.

Проблемы и их решения

Если после настроек магнитолы Kenwood устройство работает некорректно, стоит выполнить сброс настроек. В этом случае устройство автоматически вернется к тем настройкам, которые были заданы при изготовлении. Для этого, согласно инструкции по эксплуатации, следует нажать на кнопку перезагрузки. Она располагается на фронтальной панели или возле штекера питания на корпусе (у тех моделей, которые оснащены съемной панелью). Такая кнопка имеет скрытую установку, что защищает прибор от случайного нажатия. По этой причине воздействовать на кнопку нужно острым предметом.

Если устройство не включается или же не работает перезагрузка, устранить неполадки можно путем отсоединения аккумулятора от бортовой сети на несколько минут.

• Как установить и подключить магнитолу в Лада Ларгус своими руками
• Как подключить магнитолу напрямую к аккумулятору
• Установка и подключение магнитолы в Шевроле Нива
• Схема установки 2-Din магнитолы в Приору

1-DIN автомагнитола Kenwood KMM-124

Магнитола Kenwood KMM-124 хорошо себя зарекомендовала и закрепила на рынке, как бюджетная и современная модель с мультиподстветкой и расширенным функционалом. Соответствие цена / качество. Подходит практически для любого автомобиля. Если нет — копеечный переходник в помощь.
Модель от известного японского производителя, сборка Индонезия. Мощность составляет 4 х 50 Вт. На лицевой панели имеется USB-разъем и AUX. По форматам поддерживает MP3, WMA, WAV, Flac-разрешение 48 кГц 16 бит.

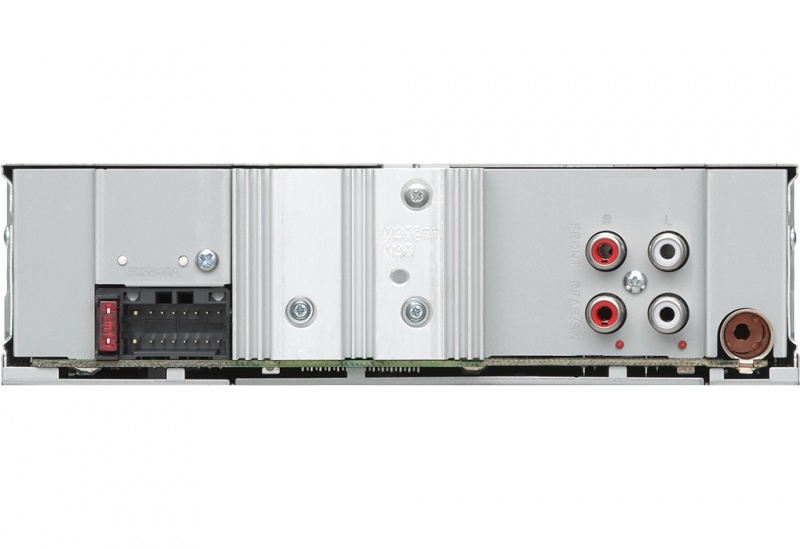

Короткий корпус всего 10 сантиметров и стандартные разъемы для подключения евро фишек и антенны. На задней панели находится радиатор и две линейные пары. Верхняя линейная пара играет все частоты, нижняя пара переключается между выбором акустики или подключения сабвуфера.

Для активации фильтра нижних частот и настроек сабвуфера необходимо при помощи SRC кнопки слева на передней панели перейти в режим STANDBY, затем — в аудио настройки (слева вверху кнопка AUD). После, выбираем в настройках «линейный выход саб». Появляется фильтр нижних частот и настройки сабвуфра.
Особенностью магнитолы является сменная подсветка, которая позволяет настроить две зоны цвета : центральная верхняя, которая затрагивает боковые кнопки и зона нижних кнопок. Для изменения цвета нужно зайти в настройки и в разделе «дисплей» изменить цвет. Изменить предлагают «все зоны» «зона 1» «зона 2». Магнитола предлагает меняющуюся подсветку, а также выбрать самостоятельно в разделе «задать по RGB».
USB-разъем. Тестирование показало, что флеш-карты читает моментально. Подключиться к магнитоле можно еще при помощи картридера.
В меню автомагнитолы нет аудио настроек. Настройки звука выведены отдельно. Потребуется воспользоваться AUD кнопкой вверху панели. Настройки позволяют регулировать громкость сабвуфера от -15 до +15, настройку низких, средних и высоких частот с уровнем от -8 до +8. Также имеется раздел «профессиональный эквалайзер».
Звуковая реконструкция. Фишка Kenwood, благодаря которой из MP3-файлов восстанавливаются потерянные частоты.
Магнитола Kenwood KMM-124 имеет много интересных настроек в режиме радио. При включении режима «локальный поиск» магнитола ищет исключительно те радиостанции, у которых хороший прием. При выборе функции «автозаполнение» магнитола самостоятельно найдет радиостанции с наилучшим приемом, настроит на цифровые кнопки.
Говоря о дополнительных настройках в магнитоле, можно обратить внимание на настройку диммера, яркости, настройка времени, активировать демо режим, в котором магнитола сама будет рассказывать о своих возможностях, выводя информационную строку на дисплей.
Поставляется магнитола с кабелем подключения акустики и питания со стандартным ISO-разъемом, ключи для снятия магнитолы, инструкция по эксплуатации на разных языках, гарантийный талон и информация о продукции.

Не видит телефон

Любители прослушать музыку в автомобиле могут столкнуться с такой неприятной ситуацией: магнитола не видит телефон через USB, AUX, систему андроид или блютуз. Причин для данной проблемы может быть несколько. В этой статье мы разберем основные из них, а вы сумеете на основе нашего материала успешно устранить дефект.

Подключение — это не проблема?

Зачастую именно в мобильном телефоне, плеере или флешке люди предпочитают хранить свою музыку. Эти устройства просты в использовании, компактны, а также их можно беспрепятственно подключать к колонкам или магнитоле для усиления звукового эффекта. Наиболее востребованным носителем является телефон, кроме того, что его карта памяти способна вмещать в себя сотни и тысячи песен, в связи с чем надобность флешки или других USB носителей уже отпадает, он всегда под рукой, просто достаешь, подсоединяешь и слушаешь.

Возможно, некоторых еще только интересует вопрос: а можно ли вообще подключать к магнитоле свой телефон? Да, можно, и это очень простая процедура, не требующая от вас каких либо технических навыков. Все, что требуется, это совместимые разъемы. Только при наличии их можно произвести подключение. Однако что это за разъемы и как с ними обращаться? Мы вам расскажем.

Способы подключения

Итак, на любой магнитоле должны присутствовать как минимум два USB порта:

• спереди гу располагается mini usb;
• тыльная часть содержит стандартный usb.

Таким образом, воспользовавшись проводом или переходником, можно подключить свой телефон к магнитоле. Если объект не распознается, читайте дальше.

То же самое проделываем и с AUX входом. Для всех этих операций необходим специальный аудиокабель (или простой USB) с таким же разъемом. Приобрести его можно во всех специализированных магазинах.

Однако же, если телефон не видит AUX магнитолы и стандартные, вышеприведенные способы подключения для вас не подходят, возможно проблема кроется в самой системе, или поврежден кабель/USB. Тогда это требует детального разбора.

Ошибки и проблемы

Если после многочисленных, проделанных вами попыток подсоединить телефон через различные USB носители к магнитоле результата не обнаруживается, проделайте следующие действия:

1. Поломка переносного кабеля. Чтобы проверить, исправен ли ваш USB- кабель (это касается и блютуза), воспользуйтесь другими устройствами, считывающими или обменивающимися информацией. Если ваш блютуз прекрасно «общается» с компьютером, а кабель также беспрепятственно распознается компьютером, проблема точно кроется в чем-то другом;
2. Возможно проблема в разъеме магнитолы. Чтобы в этом убедиться, поступайте, как в первом случае, воспользуйтесь другими flash-устройствами;
3. Очень редко, но возможно, магнитола просто не поддерживает программное обеспечение вашего телефона;
4. Телефон содержит вирусы. Не следует исключать такую вероятность, зачастую flash-устройства просто отказываются переносить вирусные файлы, ведь так сбиваются основные настройки системы.

Устранение проблемы

Почему магнитола не видит телефон через USB? Мы разобрали основные причины. Теперь представляем вашему вниманию перечень действий, который, возможно, поможет вам устранить проблему:

• Для начала перезагрузите телефон: выключите и включите. Возможно это был всего лишь системный сбой;
• «Пошерудите» вашим flash-устройством в USB или AUX проходе;
• Воспользуйтесь другим USB;
• В крайнем случае можно сбросить ГУ к заводским настройкам;
• Существуют многочисленные прошивки для магнитол, которые в открытом доступе можно найти и скачать в интернете. Обновив программное обеспечение вашей магнитолы, возможно вы избавитесь от проблемы;
• Возможно, что при использовании блютуз вам потребуется вести пин-код телефона и там, и там. Сделайте это, убедившись в правильности набранного вами пин-кода (как правило, это 0000 или 1111).

Нюансы работы

Что касается телефонов на системе Андроид, то при подключении их к магнитоле вас могут попросить подтвердить (дать разрешение) на отладку с USB. Дайте то разрешение, и никаких проблем с телефонами на Адроид больше возникнуть не должно.

Почему магнитола видит телефон с затруднением? Тому может быть множество причин. Однако будь то системные или механические неисправности, все они в большинстве случаев легко и быстро устраняются, если четко следуя инструкции, обнаружить проблему и правильно ее устранить.

Вот и все. Надеемся, что какие-то из подсказанных нами советов успешно помогут вам избавиться от всевозможных проблем в подключении телефона к «музыкальной сердцевине» автомобиля, и сейчас ваша магнитола видит телефон по USB без каких-либо затруднений. Ведь по сути это достаточно простая операция, которая при отлаженной работоспособности всех технических элементов не должна создавать для вас никаких препятствий.

Видео для понимания

И ВОТ ЕЩЁ ЧТО…

Если в телефонном разговоре, почти закончившемся, появляются слова «и вот ещё что…» — готовьтесь, теперь разговор станет длинным.

Головное устройство модели KDC-300UV было бы изрядно похожим на представителей нового поколения медиа-ресиверов Kenwood, со всеми их функциями и возможностями. Но у них есть «ещё что»…

Вот оно, «ещё». Компакт-диск и механизм для его проигрывания. Теперь это, знаете ли, стало далеко не у всех и далеко не всегда.

При снятой лицевой панели теперь открывается вид не только на кнопку Reset, но и на щель дископриёмника.

KDC-300UV стал (вернее – остался) длинным, как и было обещано. Дисковый транспорт диктует длину (ну, или глубину) корпуса.

А вот – ещё одно «ещё»: у KDC300UV полный набор линейных выходов, три пары с максимальным уровнем выходного сигнала (как мы установили) 3,8 В RMS. Выходы обозначены FRONT, REAR и SW, в режиме 2WAY так оно и есть, в режиме 3WAY, предназначенном для систем с поканальным 2-полосным фронтом и сабвуфером, FRONT – это для пищалок, REAR – для мидбасов фронта, SW – как и был.

Наличие дискового привода ни в коей мере не умаляет способностей аппарата работать с прочими носителями. За прозрачной (как слеза, что красиво, но не всегда удобно: не видно, закрыта или открыта) дверцей – порт USB и гнездо аналогового входа AUX. Почему подсветка то зелёная, то синяя, если дверца прозрачная? А дело не в дверце, здесь подсветка может быть любого существующего в природе цвета.

Мы нарочно оставили включённым демо-режим, в котором аппарат прокручивает всю гамму цветов подсветки. Потом, при настройке, можно остановиться на приглянувшемся. Отличительная черта дисплея этого (и родственных ему) аппарата – полуторастрочный формат: основная информация – на крупной 13-символьной строке, вспомогательная – на 8-символьной помельче. Матричная часть дисплея (где сейчас часы) используется в зависимости от режима.

Аппарат читает CD-text и/или теги всюду, где они есть, но не любит кириллицу в именах файлов. Вспомогательная строка информирует о формате читаемого файла, это полезно, если вы используете несколько, особенно – на одном носителе.

Когда теги прописаны как положено, основная и вспомогательная строки делят между собой информацию о названии композиции и имени исполнителя (или названии альбома). Преимущество у исполнителей с коротким именем, «Секрет» помещается в восьми знакоместах. А Константин Никольский, извините, нет.

В режиме настроек радуга принудительно отключается, дисплей становится деловито-белым, как рубашка японского служащего.

Во время всего процесса настройки основная строка показывает текущее меню, маленькая под ней – исходный пункт родительского меню.

Если «на стоянке» (в режиме STANDBY) выбран режим 2WAY (фронт/тыл/сабвуфер), встроенный кроссовер задаёт параметры ФВЧ для фронта и тыла (раздельно) и сабвуфера.

Пункт меню ТВИТЕР хоть и отнесён в этом режиме к разделу КРОССОВЕР, на деле представляет собой регулировку уровня сигнала на твитерах правого и левого каналов отдельно.

В режиме «поканалки» (3WAY) у твитера появляется нормальный фильтр ВЧ с регулировкой частоты среза, крутизны, усиления и переключением фазы (одновременно для двух каналов).

У мидбаса (он здесь назван мидрейнджем) фильтр, понятное дело, полосовой, с НЧ и ВЧ звеньями.

В любом режиме на сабвуферном выходе можно включить ФНЧ с частотой среза 30 – 250 Гц и крутизной 6 или 12 дБ/окт. (зачем сабвуферу 6 дБ/окт. – вопрос не к нам).

Набор звуковых эффектов – по фирменному стандарту. DRIVE EQ улучшает звучание при высоком уровне внешних шумов, STAGE EQ создаёт эффект подъёма звуковой сцены за счёт частотной коррекции на верхах, другие режимы содержат, помимо частотной, динамическую обработку: микрореверберацию и расширение стереобазы.

ЛИЧНЫЙ ОПЫТ

Интерфейс аппарата удобный, уже хорошо знакомый по представителям бездисковой серии. С закономерным добавлением: воспроизведение «компактов» и режим их чтения (как CD-DA или как диск с файлами). Звуковая секция работает на твёрдую «пятёрку», все регулировки действенные и реально полезные (особенно при работе с компрессированными форматами).

Звучание CD – отличное, прекрасно читаются и покупные, и «саморезные» диски (хотя в наши дни различия в качестве между ними практически исчезли). Но на дворе давно XXI век, и приоритет отдан современным носителям сигнала – это чувствуется. Звучание WAV и FLAC с USB-носителей показалось более «живым», чем с диска. Проработка среднего и верхнего регистра без «улучшайзеров» в этом режиме более детальная, с чёткими задними планами. Возможно, CD уступает твердотельным носителям из-за джиттера и выпадений сигнала – но выяснение этого вопроса оставим аудиофилам. А мы просто констатируем факт: одна и та же запись на диске и на флешке в форме WAV звучат по-разному, с преимуществом полупроводников перед сверкающим поликарбонатом.

ИЗМЕРЕНИЯ

Начинаем, для разнообразия, с пресетов-предустановок. Самая «тяжёлая» (в смысле басов) названа ЛЕГКАЯ, самая узкополосная (речевая) – ПОП-МУЗЫКА. Режим DRIVE EQ поднимает верхний бас и верхнюю середину на низких уровнях громкости.

13-полосный эквалайзер работает безукоризненно точно, режим «расширения баса» на первой (нижней) полосе расширяет полосу регулирования, пределы изменения добротности (всех полос одновременно) довольно узкие.

Тонкомпенсация в положении «Уровень 2» начинает поднимать низы и верха при положении регулятора громкости 23 и ниже, в положении «Уровень 1» — с отметки 20 и слабее.

Бас-буст воздействует на АЧХ тем сильнее, чем ниже громкость (вернее – положение регулятора громкости), обеспечивая подъём ниже 200 Гц и (почему-то) спад на 400 Гц, и то и то – в меру выбранного уровня коррекции.

Самый «ленивый» метод настройки кроссовера в режиме 2WAY – выбор размера акустики. Для крупных (реально – просто нормальных) мидбасов ФВЧ фронта и тыла не включается, для мелких – включается на частоту в зависимости от мелкости (80 или 60 Гц).

В режиме 2WAY (фронт/тыл плюс сабвуфер, если есть) раздельно регулируется уровень сигнала на пищалках. Почему именно на пищалках? Потому что можно выбрать, с какой частоты происходит регулировка. Выбирать надо близко к частоте раздела полос в пассивном кроссовере акустики. Или на слух, если эта частота неизвестна.

В режиме 3WAY для мидбасов можно включить полосовой фильтр (ФВЧ работает и в режиме 2WAY, а ФНЧ – нет). Частоты среза у ФВЧ устанавливаются от 30 до 250 Гц, у ФНЧ – от 1 до 12,5 кГц, и там и там – с небольшим шагом и возможностью выбора крутизны: 6 или 12 дБ/окт. У ФНЧ вблизи верхней границы крутизна спада растёт из-за влияния выходных фильтров цифрового тракта.

У твитеров в режиме 3WAY («поканалка») появляется полноценный ФВЧ с частотой среза, устанавливаемой от 1 до 12,5 кГц (9 значений) и двумя значениями крутизны.

У ФНЧ cабвуфера в любом режиме (2WAY или 3WAY) пределы изменения частоты среза – снова 30 – 250 Гц и те же два значения крутизны.

МЁД & ДЁГОТЬ

Дисковый аппарат оказался не просто бездисковым плюс диск, хотя и это немало, поскольку снимает все (не большинство, а все) заботы о возможности пользования личной музыкальной коллекцией в машине, ведь последние слова компьютерных форматов (не говоря о первых) здесь представлены во всём преподобии, от яблочного AAC до торрентового FLAC. Но это – не всё. Полный набор конфигурируемых высоковольтных линейных выходов делает KDC-300UV полноценным источником для развитой аудиосистемы, с внешними усилителями по кругу, не вынуждающим запитывать акустику от встроенных усилителей, хотя и нисколько не препятствующих этому. Итог: аппарат может занять место в простейшей системе (фронт-тыл «от себя» плюс активный сабвуфер) и оставаться на этом месте по мере разрастания системы вплоть до самой серьёзной, с полностью поканальным фронтом и отдельным сабвуферным каналом. Звуковые регулировки богатые и предоставляют все возможности, кроме одной-единственной: временной коррекции. Но это уже – совсем другая история и другая экономика.

Цена вопроса: 6900 руб.
