iPad первого поколения — это самый первый в мире планшет. Именно он стал родоначальником всех современных планшетов, коих сейчас существует большое разнообразие. Айпад был представлен Стивом Джобсом 27 января 2010 года в Сан-Франциско. Тогда, 5 лет назад, никто не понимал зачем он нужен, для каких задач его можно использовать да и вообще никто не верил в успех этого девайса. Но Стив знал, что айпад, также как и iPhone, изменит мир.

И действительно, планшеты изменили его и стали частью нашей повседневной жизни, как и смартфоны. Сейчас практически все пользуются планшетами, они заменяют людям нетбуки, книги и электронные книги, становятся рабочей лошадкой для многих людей.

В наше время на айпаде люди смотрят кино, играют в игры и берут его с собой в путешествия, заменяя им многие гаджеты. Но iPad является хрупким девайсом, который может сломаться. Очень частая проблема — это поломка сенсорного стекла или дисплея. Для того, чтобы справится с этой неисправностью, нужно разобрать гаджет и заменить поломанную деталь.

Можно отнести девайс в сервис, где профессиональные работники быстро починят планшет, но стоить это будет очень дорого, так как нужно оплачивать работу мастера, наценку за комплектующие и ещё какие-нибудь проценты. Проще разобрать и заменить неисправную деталь самостоятельно. О том, как разобрать iPad первого поколения, читайте в нашей статье.

Для того, чтобы начинать любую разборку нужно обзавестись специальными инструментами. Для техники Apple нужны уникальные инструменты, ваши обычные отвертки не подойдут для разборки гаджетов компании из Купертино, так как кроме отверток понадобится ещё много других инструментов.

В интернет магазинах очень много наборов инструментов для разборки iPad-ов, поэтому можно купить любой, но лучше всего выбрать набор от iFixit. После того, как набор был куплен, можно приступать к разборке.

Итак, начиная разборку, вы приятно удивитесь. После разборки последних моделей айпад, вы сможете заметить, что здесь не понадобится фен. Все дело в том, что экранная конструкция установлена в корпус при помощи особого крепления, которое легко можно снять специальным металлическим инструментом из набора.

Важно, снимайте экран очень аккуратно, чтобы не повредить крепления. Осторожно отогните экран, как страницу книги, и положите его рядом с корпусом. Пока что дисплей и сенсорное стекло соединены с оставшейся частью планшета шлейфами.

Далее нужно отсоединить шлейф дисплея, но просто так это сделать не получится. Здесь есть небольшой фиксатор, который держит шлейф. Для того, чтобы отсоединить его, нужно приподнять этот самый фиксатор, после чего аккуратно отсоединить сам шлейф.

Следующим шагом будет открепление кнопок регулировки громкости и блокировки поворота экрана. Делать это лучше пластиковым шпателем. После кнопок демонтируем системную плату. Она крепится на винты, специальной отверткой выкручиваем их и достаем плату.

После отключения шлейфа дисплея можно разбирать экранную конструкцию, ведь первым делом нас интересует замена стекла на iPad. Для этого нужно выкрутить огромное количество винтов. После чего, демонтируем печатную плату кнопки Home. Далее отсоединяем шлейф светодиодной подсветки.

Остается только отсоединить дисплей от сенсорного стекла. Для этой процедуры потребуется прибегнуть к помощи пластикого шпателя. Отклеиваем дисплей по всему периметру и разъединяем конструкцию.

Теперь можно заменить разбитое сенсорное стекло на новое, и, если были проблемы непосредственно с дисплеем (битый пиксель или потек экран), то заменяем на новый. После того, как были поставлены новые и работающие комплектующие, можно собирать обратно, следуя инструкции.

Но что, если проблема была не с экраном. Тогда нужно продолжить разбирать планшет. Но как разобрать iPad дальше? Очень просто! Чтобы демонтировать батарею, нужно снять кабель подключения док станции. Для этого нужно открутить один винт, который держит всю конструкцию. После чего, демонтируем эту деталь.

Как оказалось, помимо разъема подключения док станции, здесь находится плата Bluetooth и Wi-Fi. Если были какие-либо проблемы с Wi-Fi или Bluetooth, можно заменить их или же сам разъем.

После того, как был снят разъем для подключения док станции, можно демонтировать аккумуляторную батарею. Просто вынимаем её из корпуса и кладем рядом. Если были какие-то нарекания по работе батареи или же она была вздутая, то нужно заменить её на новую.

После чего, можно снять модуль динамиков. Он точно также, как и батарея, вынимается из корпуса. Меняем их на новые, если старые были неисправны. Но разборка ещё не закончена!

Осталось демонтировать антенну, которая расположена прямо в центре корпуса. Металлическим инструментом аккуратно поддеваем защитную коробочку, после чего, просто отклеиваем её по периметру. Антенну можно снять и поменять, в случае её неисправности.

И напоследок нам осталось снять модуль для подключения наушников 3.5 дюйма, именуемый мини джек. Для этого нужно открутить один единственный винт, после чего аккуратно снимаем его и заменяем на новый и исправный, если прежний был сломан.

Вот и всё, айпад первого поколения полностью разобран. Теперь можно произвести его капитальный ремонт или моддинг, после чего аккуратно собрать, следуя инструкции. Следует заметить, что здесь очень много модульных частей, поэтому, в случае неисправности одного компонента, придется менять весь модуль, что гораздо дороже, чем заменить деталь отдельно.

Также, обязательно посмотрите видео на эту тему:

Опубликовал ProfiAppler

Исследование аппаратной «начинки» второго Apple-планшета…

Изнутри iPad 2 достаточно интересный и не такой как первый iPad. Более того, iPad 2 открыть в домашних условиях и не испортить — почти невозможно. Поэтому данная операция должна проводиться только специалистом сервис-центра.

Впрочем, айпед либо работает и будет работать, либо нет, поэтому проблема доступа внутрь пользователя особенно волновать не должна. Сломать iPad2 физически возможно только роняя на пол или утопив, либо… да там нечему ломаться, только разве что аккумуляторы через несколько лет выйдут из строя.

Но бывает всякое, конечно же, это ведь электроника. Снаружи iPad 2 красив, тяжел как брусок металла (а по сути так и есть), а внутри он плотно утрамбован из множества деталей. Всё очень крепко.
У крышки нет ни винтиков, ни защелок.

iPad 2 приобретался не только простыми пользователями, но и «профильными» компаниями для всестороннего изучения. Особенно сильно детальных отчетов ждали от ресурса iFixit.который занимается разборкой новых устройств от Apple.

Ребята раскручивают их до винтика, фотографируют процесс, внимательно изучают микросхемы, а затем выкладывают все в интернет. Никакого маркетинга, просто факты.

Конструкцию корпуса эксперты из iFixit. оценили на 4 из 10. Эта цифра определяет сложность: чем она больше, тем легче разобрать устройство. iPad 2 заставит пострадать мастеров, которые возьмутся за его ремонт.

Проблемы начнутся с самого начала: чтобы снять стекло потребуется промышленный фен — две половинки планшета намертво склеены между собой. Применение чрезмерной силы в попытке отодрать стекло чревато проблемами.

Клеевой слой при этом растапливается, а может даже и повреждается. Отодрать стекло с сенсорной поверхностью без жертв не удастся, а недостаточный нагрев может привести к тому, что стекло треснет от нажима.

ЖК-панель экрана iPad 2 и стеклянное его покрытие стали тоньше: 2,4 и 0,62 мм против 3,2 и 0,85 мм у первого iPad.

Экран нового iPad практически не претерпел изменений. Это все тот же сенсорный ЖК-дисплей с диагональю 9,7 дюймов и с поддержкой технологии Multi-Touch. Разрешение — 1024 х 768 пикселей. Технология изготовления матрицы — IPS.

Однако не стоит предполагать, что Apple просто взяла и переставила экран с одного «айпада» на другой. Новый дисплей стал… тоньше. Было 3,2 мм из которых 0,85 — это стекло, а стало 2,4 мм, из которых стекло — 0,62 мм. Таким образом, общее «похудание» iPad 2 — это заслуга не только новой алюминиевой задней крышки и более плоских аккумуляторов.

Apple использовала привычные болтики Philips 00 в конструкции iPad 2, а не нестандартные решения, как, например, в MacBook Air второго поколения или в iPhone 4 из последних поставок (их шляпки напоминают пятилистный цветок).

Под матрицей, которая с обратной стороны экранирована алюминиевым листом, находится аккумуляторный блок из трех ячеек-секций.

Полимерная ионно-литиевая батарея iPad 2 характеризуется напряжением 3,8 вольт и энерговыделением 25 ватт/ч, тогда как аккумулятор оригинального iPad чуть менее работоспособен — 3,75 вольт и 24,8 ватт/ч.

Улучшенные показатели автономной работы (напомним, что живет новый iPad столько же, сколько старый, но процессор в нем мощнее) — это заслуга оптимизированного ПО и другого «железа», но никак не аккумулятора.

Аккумуляторы вообще занимают почти всю поверхность iPad 2. Можно сказать, что iPad 2 это в основном экран и аккумуляторы. Остальное — малюсенькие микросхемы.

То, что в компьютере является самой главной частью — материнская плата и процессор, на самом деле представляют из себя очень небольшую вытянутую микросхемку с чипами. Эта микросхема и есть сердце iPad 2.

iPad 2 работает под началом процессора A5, фабричная 1-ГГц частота которого понижена до 900 МГц. Вопреки слухам о привлечении TSMC для выпуска A5, кристалл собран на мощностях Samsung. (на фото в красной рамке).

Объем оперативной памяти стандарта LPDDR2 — 512 Мб. Производитель — Samsung. Надо отметить, что именно объем памяти вызывал больше всего споров с момента анонса устройства: многие небезосновательно предполагали, что к процессору А5 должно прилагаться не менее гигабайта «оперативки».

Однако в Apple посчитали такой объём излишним, по крайней мере, на данном этапе.

Постоянная память в iPad 2 изготовлена компанией Toshiba. В изучаемом экземпляре был установлен модуль объемом 16 Гб (Toshiba TH58NVG7D2FLA89 16GB NAND Flash, на фото в оранжевой рамке).

На материнской плате расположено всё основное. Главное: процессор A5. Этот чип сразу и процессор и графический ускоритель и оперативная память. Всё в одном.

За обработку видео и графики отвечает двухъядерный чип PowerVR SGX543MP2.

Не изменились контроллеры: Broadcom BCM5973 KFBGH и Broadcom BCM5974 CKFBGH.

Помимо материнки в iPad 2 по краям много небольших блоков, микросхемок и шлейфов, все они тянутся вокруг матрицы по краям корпуса.

Сотрудники iFixit обратили внимание на пару динамиков — они маленькие, по габаритам компактнее, чем те, что были в iPad. По их мнению, данный компонент добавлялся по остаточному принципу — встроили то, что поместилось. Жаль, что ничего не сказали о качестве выдаваемого ими звука в сравнении с предшественником.

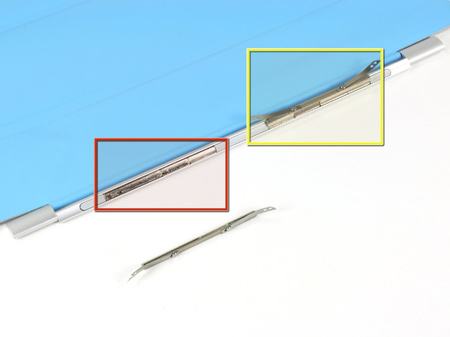

Также в самом корпусе по краям есть специальные металлические вставки, играющие ключевую роль для новомодных магнитных обложек Smart Cover, выпущеных Apple одновременно с новой моделью планшетного компьютера iPad.

И с правой стороны есть датчик, который определяет, закрыта Smart Cover или открыта, чтобы включать или выключать в нужный момент экран.

Из всего этого следует, что новые iPad 2 были переделаны под Smart Cover, которые однозначно являются стратегической продукцией для заработка (напомню, данный расходничек стоит $39 и $69 — с них очень хороший навар). Но то, что iPad 2 кардинально преобразовали под них, это немного удивляет.

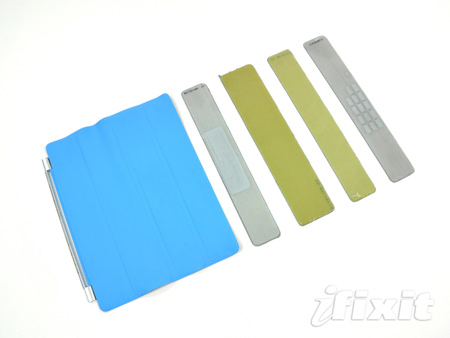

Внутри iPad 2 и Smart Cover установлено более 30 магнитов !

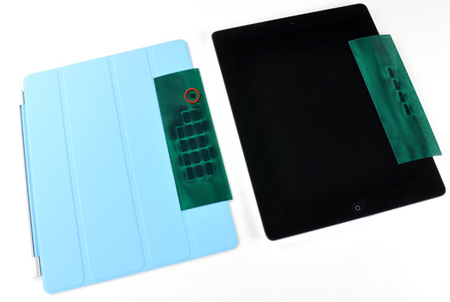

Для обеспечения функциональности Smart Cover используется 31 магнит (специалисты iFixit определили их размещение еще до вскрытия с помощью магнитной пленки-визуализатора), десять из которых установлены в iPad 2, а остальные 21 — в обложке.

Один из магнитов в обложке отвечает за взаимодействие с датчиком (на снимке выше, он выделен красным), который установлен внутри iPad и отвечает за включение/выключение режима сна планшета при открытии/закрытии Smart Cover.

Остальные два десятка магнитов отвечают за крепление обложки к планшету и фиксацию в положениях, обеспечивающих функциональность подставки.

Для простого и точного позиционирования крепления магниты, установленные внутри корпуса планшета, размещены так, чтобы их полярность чередовалась.

Вообще в айпеде всё миниатюрно и сконструировано очень оригинально, чтобы всё влезало с точностью до долей миллиметра. В разложенном виде смотрится почти примитивно, провоцируя вопрос «и это всё?».

Так нынче уникально делают уникальные компьютеры уникального дизайна. Раньше крепили видеочип отдельно, оперативную память отдельно, процессор отдельно, а сейчас — решение «всё в одном» экономит место, работает быстрее, меньше требует электричества (и меньше теряет ток), повышая тем самым КПД и понижая тепловыделение.

И главное всё компактно. Но не примитивно. Это высший пилотаж. И большое неудобство для тех, кто хочет открыть iPad 2. Похожие материалы:

Снятие защитного стекла

У разных моделей стекло крепится одинаково — оно приклеено. Поэтому разборка iPad начинается с самой тонкой операции — демонтажа защиты дисплея. Сразу отметим два очень важных момента.

1. Стекло очень хрупкое. Если не уверены в своей аккуратности или делаете разборку первый раз, используйте присоски и подкладки по периметру.
2. Клея компания Apple не жалеет. Это специальный состав, который размягчается при высокой температуре.

Для демонтажа стекла и последующей разборки понадобятся:

• тонкий пластиковый инструмент — лопаточки и пластины-шпатели;
• подкладки под стекло — нужны пластиковые тонкие полоски, можно использовать медиаторы (бумага не подойдет — она впитывает клей);
• мощные присоски для работы со стеклом;
• отвёртки разных размеров для часовых работ.

Итак, способов, как разобрать планшет iPad и удалить стекло, существует два.

• Первый подразумевает применение строительной грелки. Это туба со специальным составом, который разогревается в микроволновке и долго поддерживает высокую температуру. Прокладывая такую грелку вдоль одной стороны экрана, можно плавно и безопасно прогреть всю плоскость соединения. Так образуется своеобразная страховка от того, что при поднятии одной зоны вторая сохранит контакт и защитное стекло треснет.
• Второй — более варварский, рассчитанный на опытного ремонтника. Стекло по периметру прогревается с помощью строительного теплового фена. Здесь важно контролировать равномерность нагрева, температуру и не испортить корпус устройства. Поэтому нужен большой опыт проведения подобных работ.

Сам демонтаж выглядит одинаково для обоих способов. Стекло аккуратно поддевается тонким пластиковым инструментом, приподнимается немного, подкладывается медиатор или полоска. После этого можно переходить к следующей зоне. Прокладки обязательны — клей имеет свойство при попадании воздуха быстро остывать и схватываться снова.

После того как всё стекло по периметру отделено от основания, его берут с помощью присосок или просто поддевают и аккуратно поднимают с одного края.
